Este artículo examina las causas que pueden provocar daños en elMatriz RAID 5 Buffalo HD-H1.0TGLR5, y describemétodos de recuperación de datosutilizando herramientas especializadas.
Contenido
- Cómo crear RAID 5 en Buffalo hd-H1.0TGLR5
- Cómo crear una carpeta compartida en Buffalo hd-H1.0TGLR5
- Cómo recuperar datos de RAID en Buffalo hd-H1.0TGLR5
- PASO 1.Herramientas necesarias durante el proceso de recuperación de datos.
- PASO 2.Comenzando el proceso de recuperación
- PASO 3.Cómo crear una imagen de disco
- PASO 4.Proceso de recuperación de datos
- Conclusión
- Preguntas y respuestas
- Comentarios
El almacenamiento RAID basado en dispositivos de almacenamiento conectado a la red (NAS) de Buffalo se utiliza ampliamente en pequeñas empresas y entornos domésticos para el almacenamiento confiable de grandes volúmenes de datos.
el modeloBuffalo TeraStation HD-H1.0TGL/R5incluye soporte paraRAID 5, que permite combinar varias unidades en una matriz con datos y distribución de paridad. Esta configuración proporciona un equilibrio entre rendimiento, tolerancia a fallos y utilización eficiente del espacio en disco.
Sin embargo, ni siquiera RAID 5 garantiza una protección absoluta contra la pérdida de datos. La falla de uno o más discos duros, fallas de hardware del controlador, errores de software o acciones incorrectas del usuario pueden provocar daños en la matriz y pérdida de acceso a los archivos. Para los propietarios de NAS, estas situaciones son críticas, ya que en estos dispositivos a menudo se almacenan importantes documentos de trabajo, archivos o contenidos multimedia.
A continuación se muestra cómo recuperar datos de una matriz RAID 5 (que consta de cuatro unidades) utilizando el ejemplo deNAS Buffalo hd-H1.0TGLR5dispositivo.
Ir a ver
Cómo recuperar datos de RAID 5 en Buffalo TS5400D NAS
A continuación se explica cómo crear un RAID 5 en este almacenamiento de red.

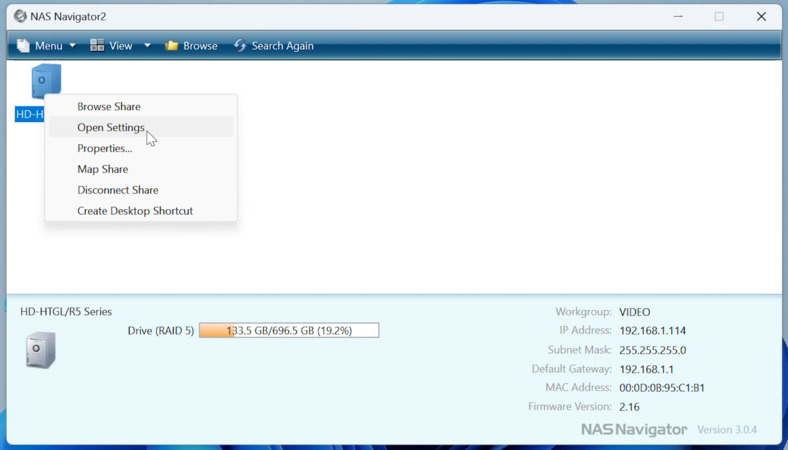

Para acceder al panel de administración de almacenamiento, inicieNavegador NAS, ubique el dispositivo en la lista y abra su configuración (haga clic derecho –Abrir configuración).
Alternativamente, abra un navegador e ingrese la dirección IP de su almacenamiento en la barra de direcciones. Para acceder al panel de administración del NAS debe ingresar el nombre de usuario y contraseña del administrador. Por defecto estos sonadministraciónycontraseña, respectivamente.
A continuación, vaya aGestión de discos–Configuración de incursión. Abra una de las configuraciones, por ejemplo:Matriz RAID 1.

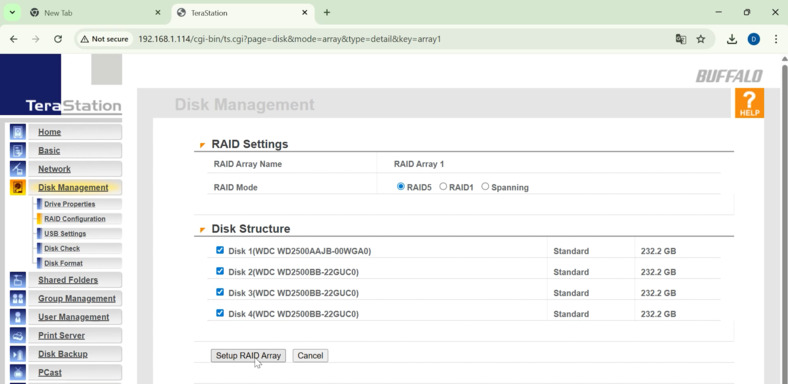

En el siguiente paso, seleccione el tipo de RAID (en este ejemplo,RAID5) y marque las unidades que conformarán la matriz.

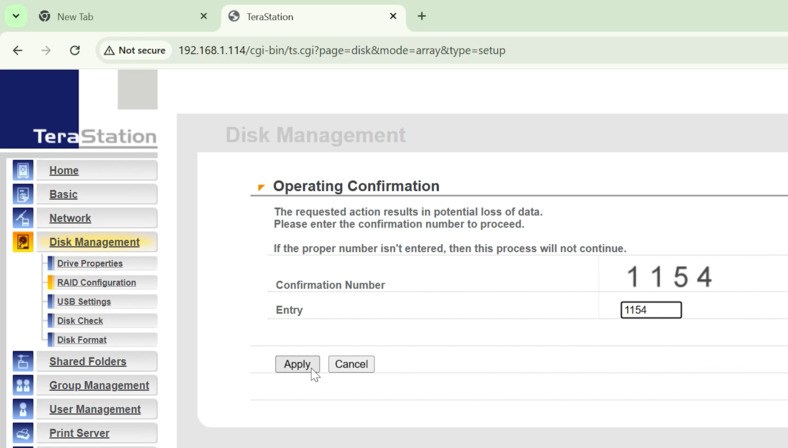

Después de eso, haga clic en elConfigurar matriz RAID–De acuerdoe ingrese el código de confirmación que se muestra en la pantalla.
Después de esto, comenzará la construcción y verificación de la matriz. Como se muestra, elXFSSe utilizará el sistema de archivos. Otros parámetros RAID también se pueden revisar aquí.
Cómo crear una carpeta compartida en Buffalo hd-H1.0TGLR5
Mientras se ejecuta la verificación podemos continuar con la configuración. Agreguemos una carpeta compartida y configuremos los parámetros de acceso.

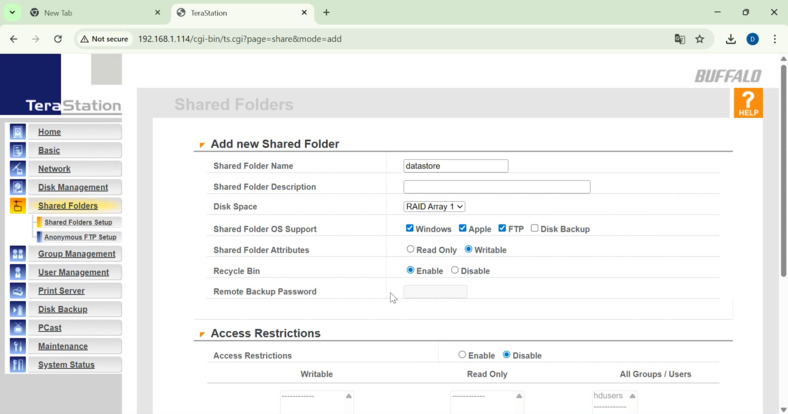

Para crear una carpeta compartida, vaya a la configuración –Carpetas compartidas. En la ventana de configuración abierta, haga clic en –Agregar.
A continuación, especifique el nombre del recurso de red y seleccione la matriz donde se almacenará la carpeta. Seleccione también los tipos de sistema operativo para los que estará disponible en la red, habilite la Papelera de reciclaje, etc. A continuación veráAcceder a la configuración.
Cómo recuperar datos de RAID en Buffalo hd-H1.0TGLR5
Para recuperar datos con éxito, es necesario comprender la situación a la que nos enfrentamos.
| Parámetro | Descripción |
|---|---|
| NAS model | Búfalo HD-H1.0TGL/R5. La designación R5 casi siempre indica funcionamiento en modo RAID 5. Los datos y las sumas de verificación se distribuyen en las cuatro unidades, lo que permite que la matriz sobreviva la falla de un disco. En nuestro caso lo más probable es que el fallo esté relacionado con la alimentación o con la placa base; las unidades mismas siguen siendo funcionales. |
| Sistema de archivos | Los dispositivos NAS funcionan en Linux. Los dispositivos Buffalo de esta serie suelen utilizar el sistema de archivos XFS. Es rápido y confiable, pero Windows y macOS no lo reconocen de forma nativa. Por lo tanto, cuando las unidades se conectan directamente a una PC, los datos no se mostrarán. |
| Nuestro objetivo | Retire las unidades, conéctelas a una computadora con Windows y useRecuperación RAID de Hetmanpara ensamblar virtualmente la matriz RAID 5. Esto permitirá que el software lea el sistema de archivos XFS y proporcione acceso a los archivos almacenados. |
Antes de iniciar la recuperación de datos debes ser plenamente consciente de tus acciones. Cualquier error al trabajar con unidades de una matriz RAID puede provocar una pérdida irreversible de datos. Si la información de las unidades es de vital importancia y no confía en sus acciones, considere ponerse en contacto con servicios profesionales de recuperación de datos.
PASO 1.Herramientas necesarias durante el proceso de recuperación de datos.
Qué se requiere para recuperar datos de un RAID en Buffalo hd-H1.0TGLR5:
Primero, una computadora con Windows. Para esta tarea es adecuada una PC de escritorio con puertos y conectores de alimentación libres.
Este modelo NAS utilizaunidades IDE. Si tu placa base no tiene los puertos correspondientes, necesitarás unAdaptador IDE a SATA. Debe conectar todas las unidades simultáneamente o crear imágenes de cada unidad.
- La conexión directa a los puertos SATA de la placa base es la opción preferida. Para este fin también es aceptable una estación de acoplamiento externa.
- Software especializado diseñado para la recuperación de datos de matrices RAID dañadas. Para esta guía usaremos el programa.Recuperación RAID de Hetman.
- Un disco duro independiente (externo o interno) en el que se guardarán los datos o imágenes recuperados. Su capacidad debe ser suficiente para todos los archivos e imágenes recuperados.
- Un marcador para etiquetar las unidades.
- Un destornillador para retirar las unidades del gabinete.
PASO 2.Comenzando el proceso de recuperación
Para comenzar el proceso de recuperación, retire las unidades del dispositivo y conéctelas a la placa base de una computadora con Windows.

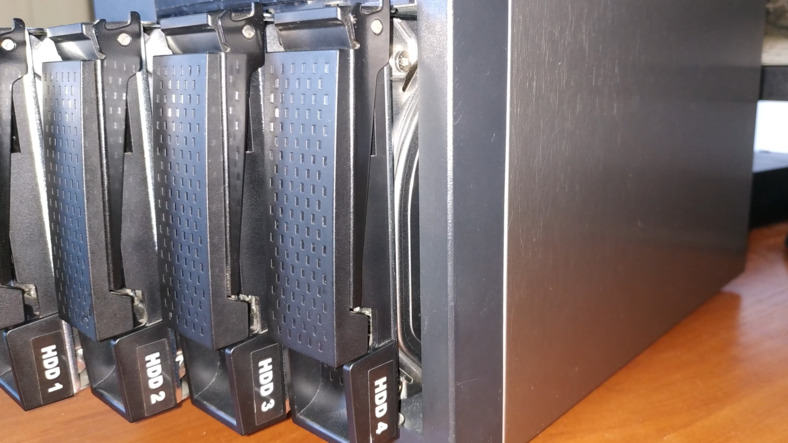

¡Asegúrese de etiquetar las unidades! Utilice un marcador y numere cada unidad según su posición en el NAS: “1”, “2”, “3”, “4”. El orden de las unidades es un parámetro de importancia crítica para ensamblar un RAID 5. ¡No los mezcle!
Además, al conectar las unidades, Windows puede solicitar "inicializar" o "formatear" los discos porque no reconoce el sistema de archivos XFS. NO acepte estas indicaciones. Hacer clic"Cancelar"en dichos mensajes.
Después de conectar las unidades, inicie la aplicación.
Recuperación RAID de Hetmanreconstruirá el RAID roto de las unidades y le permitirá recuperar los datos perdidos. El programa es compatible con todos los tipos de RAID comunes y la mayoría de los sistemas de archivos. Al usarlo, puede recuperar datos no solo de dispositivos Buffalo NAS sino también de otros fabricantes, incluidosSinología,QNAPy otros dispositivos de almacenamiento populares.
Ayuda a reconstruir un RAID dañado a partir de unidades en casos de falla del dispositivo NAS, falla del controlador o falla de uno o más discos de matriz. Con esta herramienta puede recuperar información crítica que permanece en las unidades sin utilizar la carcasa NAS original.
PASO 3.Cómo crear una imagen de disco
Como recuperaré datos de imágenes de disco, mostraré cómo crear una imagen de la unidad requerida.
Para hacer esto, seleccione la unidad requerida y en la parte superior haga clic en –guardar disco.
A continuación, especifique la ruta donde guardarlo. En nuestro caso, se trata de una unidad de almacenamiento preparada previamente.
Para cargar la imagen en el programa, haga clic enMontar discoy especifique la ruta a la imagen.
Así creé imágenes de las unidades de almacenamiento y las monté en el programa.

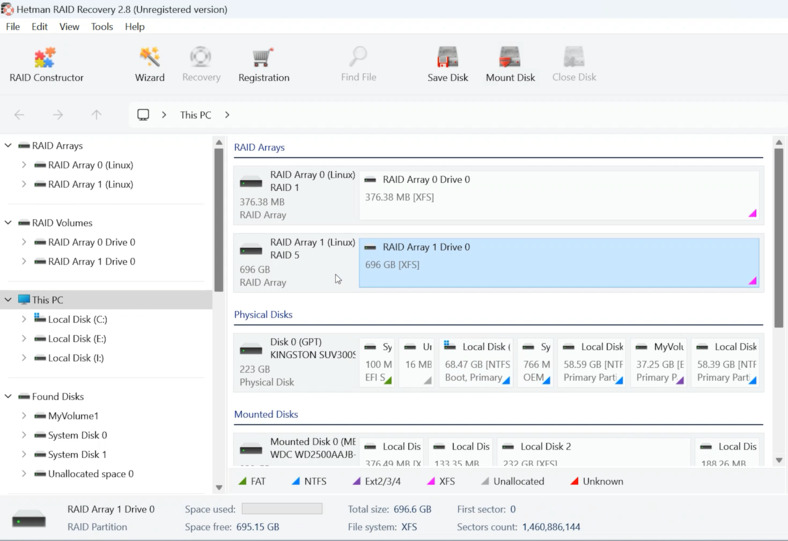

Ya sea que la entrada sea una imagen montada o un disco físico, la utilidad reconstruirá automáticamente el RAID roto de las unidades y lo mostrará en la ventana principal del programa. En la parte inferior puede ver los parámetros de la matriz ensamblada.
PASO 4.Proceso de recuperación de datos
Para buscar archivos, inicie un análisis del disco. Haga doble clic en la partición deseada y seleccione el tipo de búsqueda:Escaneo rápidooAnálisis completo.
Se recomienda comenzar con unEscaneo rápido. En este modo, el programa escaneará rápidamente las unidades y mostrará todos los archivos encontrados. Este tipo de análisis localizará archivos en la mayoría de los escenarios de pérdida de datos.

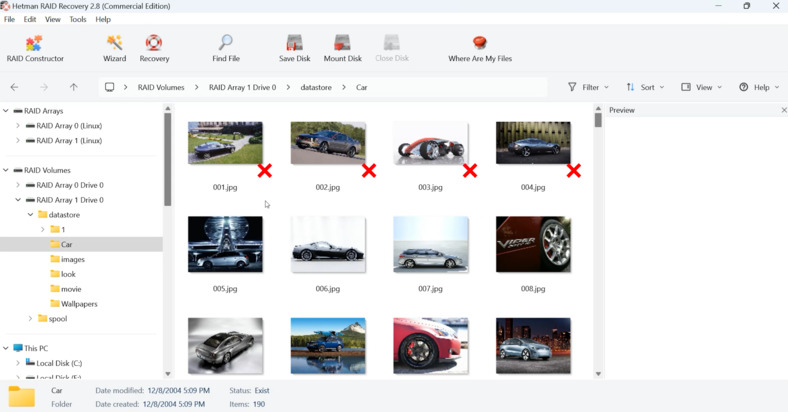

Como se muestra, el programa encontró fácilmente todos los archivos que quedaban en las unidades de matriz. También localizó datos eliminados, que están marcados con una cruz roja.

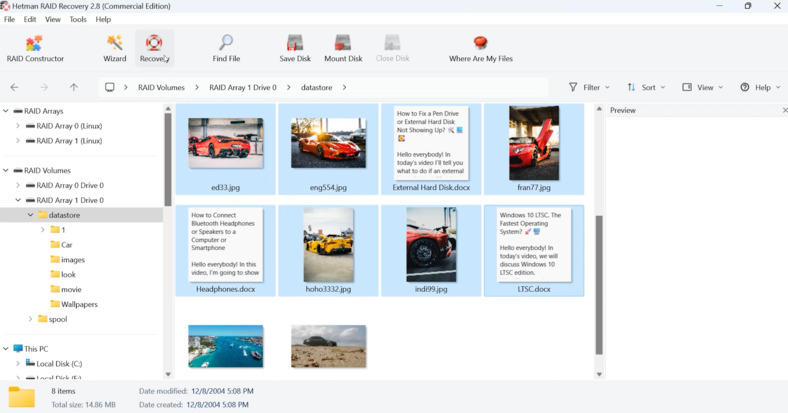

Después de identificar los archivos requeridos, seleccione todo lo que necesita para restaurar y haga clic enRecuperarbotón.

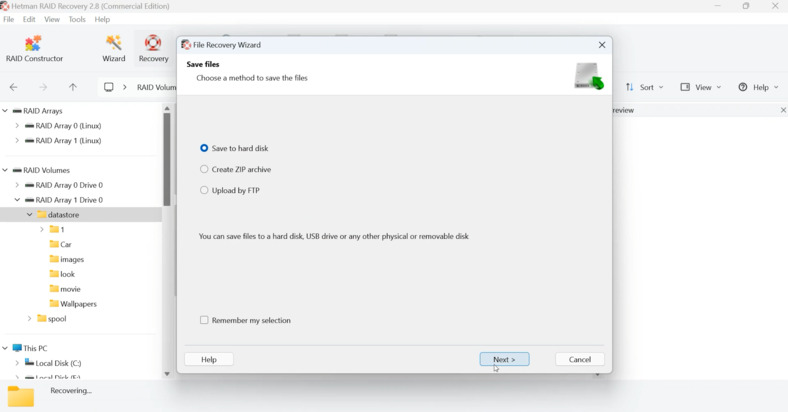

Seleccione la unidad y la carpeta donde guardar los datos recuperados.
Si el programa no encontró el archivo requerido, realice unaAnálisis completo.

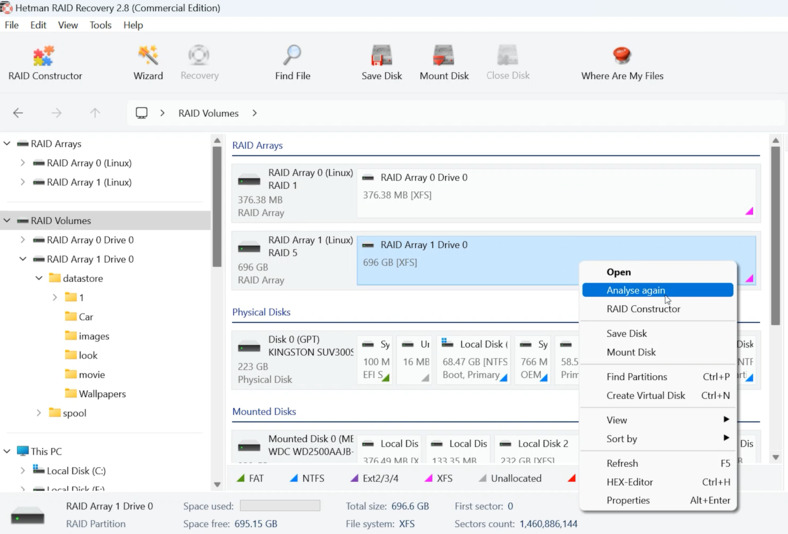

Para hacer esto, regrese al menú principal del programa, haga clic derecho en el disco y seleccioneReanalizar–Análisis completo.
Especifique el sistema de archivos y haga clicPróximo.
En casos particularmente complejos se recomienda realizar una búsqueda basada en contenido habilitandoAnálisis profundo.
Luego simplemente seleccione y recupere los archivos requeridos.

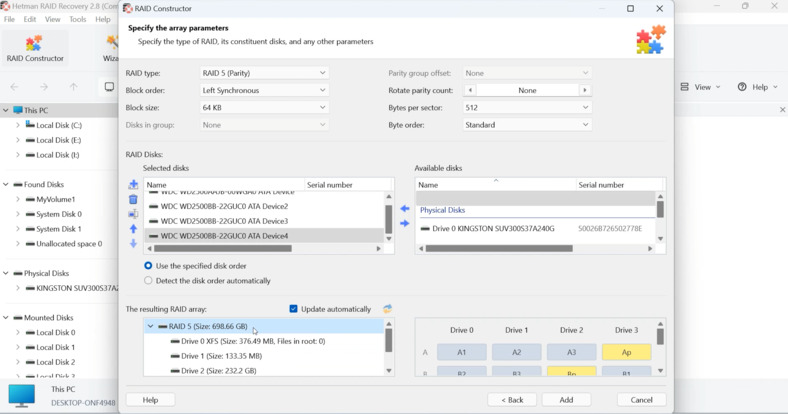

El programa también implementa un constructor RAID que le permite ensamblar su RAID manualmente. Para este método debe conocer los parámetros de RAID: tipo de RAID, orden de bloques, tamaño de bloque, etc.
Una ventaja de Hetman RAID Recovery es que el programa intenta analizar los parámetros especificados en tiempo real. Si se ingresa correctamente, la información sobre su matriz y su sistema de archivos (XFS) puede aparecer debajo en la ventana del constructor. Si puedes ver la estructura del disco, ¡estás en el camino correcto!

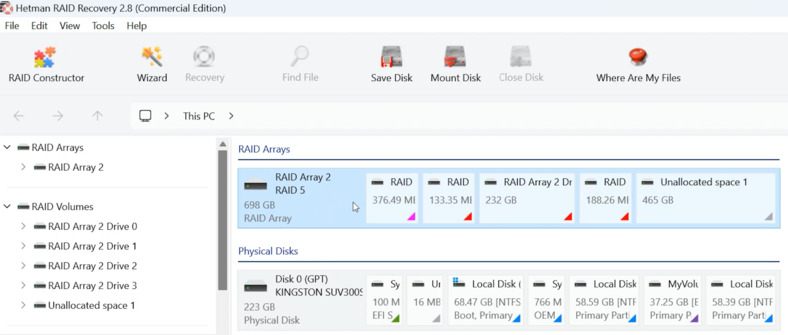

Confirmar creación. Hacer clic"Agregar". Después de eso una nueva partición virtual.“INCURSIÓN 5”aparecerá en la lista de discos del programa. Esta es la matriz ensamblada. Sólo necesitas escanearlo y recuperar la información.
Conclusión
La recuperación de datos de una matriz RAID 5 en un NAS Buffalo HD-H1.0TGL/R5 es una tarea que requiere atención al detalle y el enfoque correcto. Aunque estos sistemas están diseñados para ofrecer una alta confiabilidad, las fallas de energía, las fallas en la placa del sistema o las acciones incorrectas del usuario pueden provocar la pérdida total del acceso a la información.
Más información:Recuperación de datos RAID Buffalo NAS LS-WXL236: técnicas probadas
La regla principal en tales situaciones es no "experimentar" con las unidades y no iniciar la recreación de la matriz en el propio NAS, ya que esto puede dañar permanentemente los datos. El enfoque óptimo es quitar los discos duros, conectarlos a una computadora y utilizar soluciones especializadas comoRecuperación RAID de Hetman. Este software le permite recrear virtualmente elRAID 5estructura, lea elXFSsistema de archivos y restaurar el acceso a los archivos.
Por lo tanto, incluso si el dispositivo Buffalo falla, los datos de las unidades permanecen intactos y pueden recuperarse. El software elegido correctamente y las acciones correctas del usuario ayudan a minimizar las pérdidas y restaurar documentos, archivos y multimedia importantes.
Recuerde: cuanto antes comience el proceso de recuperación y más cuidadosamente maneje los medios, mayor será la probabilidad de un resultado exitoso.
