Avec l'outil Shape Builder d'Adobe Illustrator, même les débutants peuvent combiner des formes simples pour en créer des complexes. Dans ce didacticiel Illustrator simple, nous allons vous montrer comment fusionner et soustraire des formes de base pour créer une nouvelle forme.
L'outil Shape Builder a été ajouté à Illustrator dans la version CS5, et toutes les versions depuis lors l'ont inclus. Nous avons utilisé Adobe Illustrator CC, mais tant que vous utilisez Illustrator CS5 ou une version ultérieure, ces instructions devraient fonctionner.
Table des matières
Comment fusionner des formes avec l'outil Shape Builder
Nous allons commencer par fusionner des formes vectorielles. Tous les outils de forme d'Illustrator créent des formes vectorielles. Cela signifie qu’ils peuvent être adaptés à n’importe quelle taille.

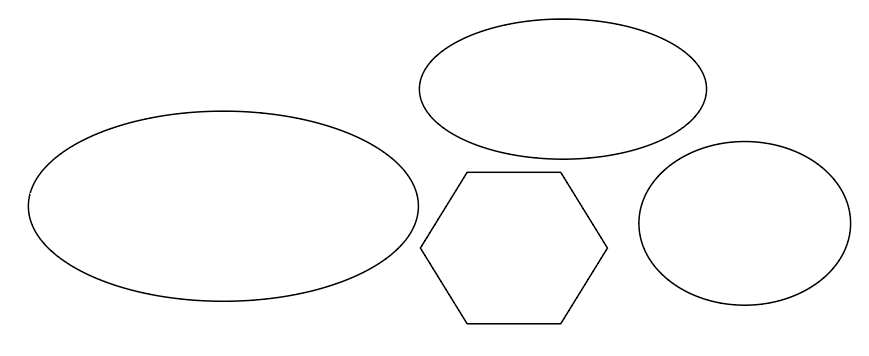

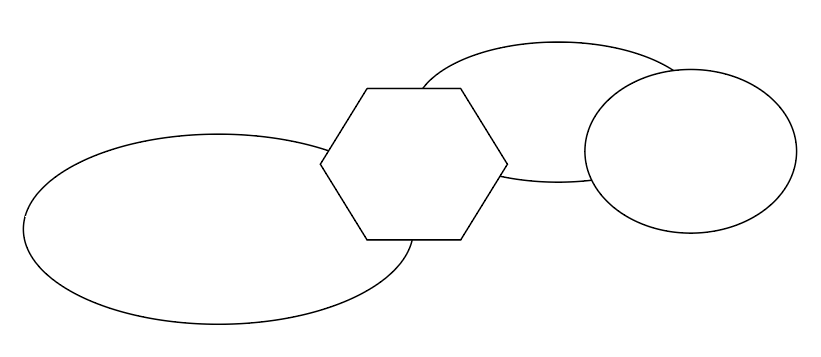

- Ajoutez quelques formes au plan de travail. Vous pouvez utiliser n'importe quel outil de forme comme l'outil rectangle, l'outil ellipse, l'outil polygone ou l'outil plume.
- Nous utiliserons leMode fusionde laGénérateur de forme Outilsur des formes qui se chevauchent et déplacez les formes pour qu'elles se croisent.

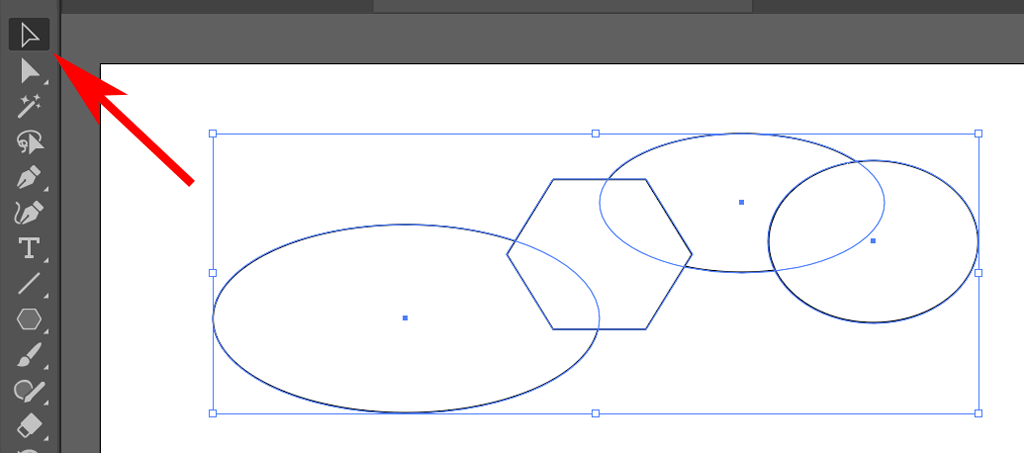

- Utilisez leSélection Outilpour sélectionner deux ou plusieurs formes qui se chevauchent. Maintenez enfoncéChangementpour sélectionner plusieurs formes.
- SélectionnerGénérateur de formedepuis le panneau d'outils ou utilisez le raccourci clavierChangement+M.

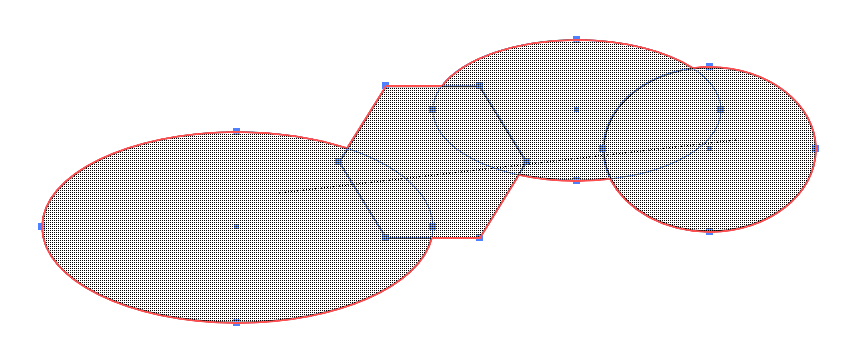

- Faites glisser l'outil Shape Builder sur les formes sélectionnées. Chaque partie de la nouvelle forme sera mise en surbrillance au fur et à mesure que vous la glisserez dessus. Lorsque vous relâchez la souris, les formes fusionnent. Vous verrez un petit signe plus à côté du curseur pour vous rappeler que vous ajoutez une forme à une autre.
CONSEIL:Pour éviter de manquer par inadvertance certaines zones superposées de plusieurs formes, appuyez surChangementpendant que vous faites glisser le rectangle de sélection Shape Builder autour de toutes les formes que vous souhaitez fusionner.
En savoir plus:Adobe propose de nouveaux outils d'IA pour Photoshop et Illustrator
Comment effacer des formes avec l'outil Shape Builder
Parfois, un projet de conception graphique vous demandera de soustraire une forme à une autre. Shape Builder dispose d'un mode Effacer qui facilite les choses.

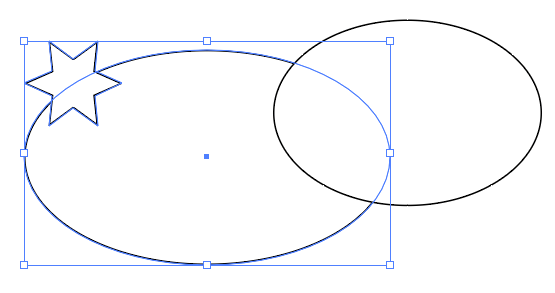

- Commencez par utiliser leSélectionOutil pour sélectionner deux formes qui se chevauchent. Nous allons soustraire une forme de l’autre.
- Sélectionnez leOutil de création de formeet maintenezAltouOption(Mac) pendant que vous faites glisser une forme vers la partie de cette forme qui chevauche l’autre forme. Comme vous pouvez le voir, appuyer sur Alt ou Option place l'outil Shape Builder en mode Effacement afin qu'une forme soit soustraite de l'autre. Vous saurez que vous avez activé le mode Effacer car vous verrez un petit signe moins à côté du curseur.

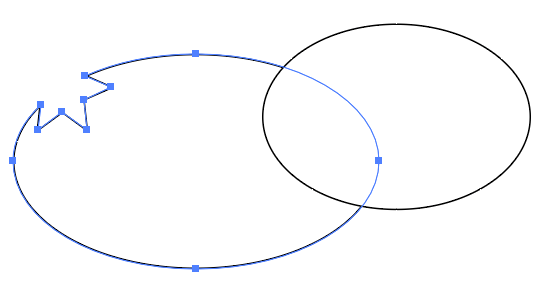

CONSEIL:Notez que des points d'ancrage supplémentaires sont ajoutés à votre nouvelle forme à l'endroit où les deux formes se croisaient. Si vous le souhaitez, vous pouvez utiliser ces points d'ancrage pour remodeler le chemin.
Si vous avez déjà utilisé l'outil Pathfinder d'Illustrator pour créer des formes complexes, vous adorerez à quel point il est plus rapide et plus facile d'utiliser l'outil Shape Builder à la place.
Comment définir les options de l'outil de création de forme
Maintenant que vous avez une bonne idée du fonctionnement de l'outil Shape Builder dans Adobe Illustrator, prenez une minute pour découvrir les options que vous pouvez personnaliser.

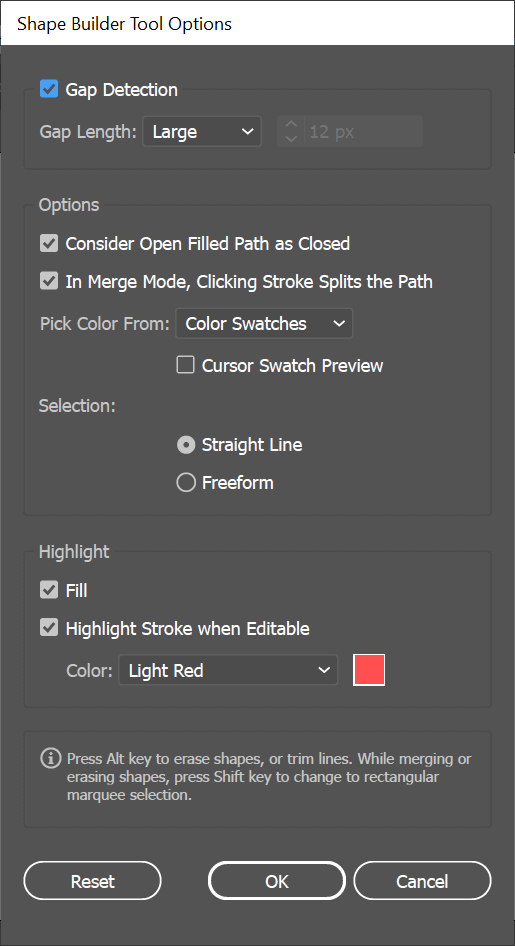

Accédez aux options de l'outil Shape Builder en double-cliquant sur Shape Builder dans la barre d'outils.
Détection des écarts

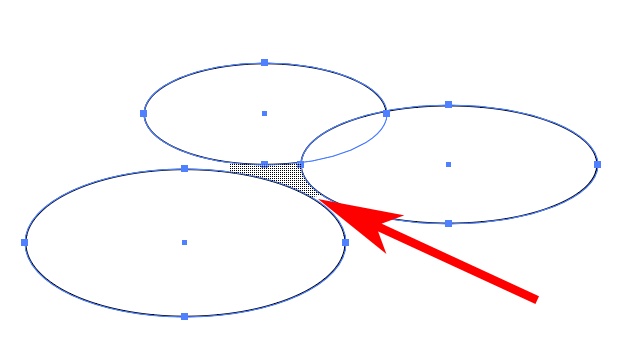

Imaginez que vous ayez trois ellipses qui se chevauchent avec un espace au milieu.
L'activation de la détection d'espace dans les options de Shape Builder vous permet d'indiquer à Shape Builder d'inclure cette région d'espace lors de la fusion de formes.
Il faudra peut-être des essais et des erreurs pour définir correctement la longueur de l'espace, de sorte que Shape Builder inclut autant d'espace que vous le souhaitez.

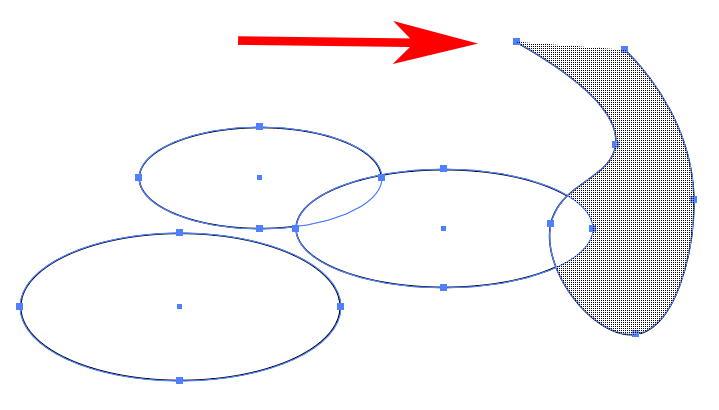

Considérer les chemins remplis ouverts comme fermés

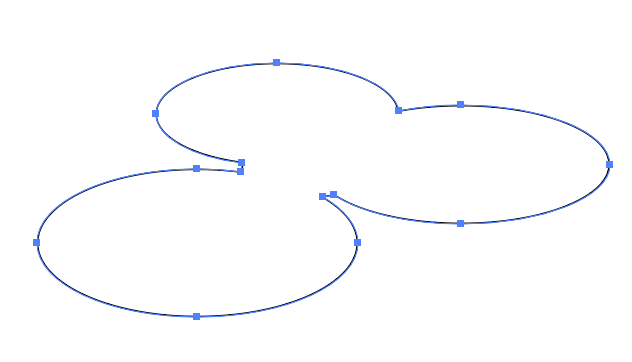

Si vous avez utilisé l'outil Plume pour créer un chemin ouvert et que vous cochez la caseConsidérer les chemins remplis ouverts comme fermésdans les options de Shape Builder, Shape Builder créera un bord invisible là où le chemin est ouvert afin de pouvoir créer une région.
En mode Fusion, cliquer sur le trait divise le chemin
Si leEn mode Fusion, cliquer sur le trait divise le cheminest cochée, vous pouvez sélectionner une partie d'un chemin.
Choisir la couleur parmi
C'est ici que vous choisissez la façon dont la forme nouvellement créée sera colorée.
- SélectionnerOeuvresi vous souhaitez que le style de la nouvelle forme soit le même que celui du premier objet que vous touchez avec l'outil Shape Builder.
- SélectionnerÉchantillons de couleurssi vous souhaitez remplir la nouvelle forme avec l'échantillon du dernier objet sélectionné.

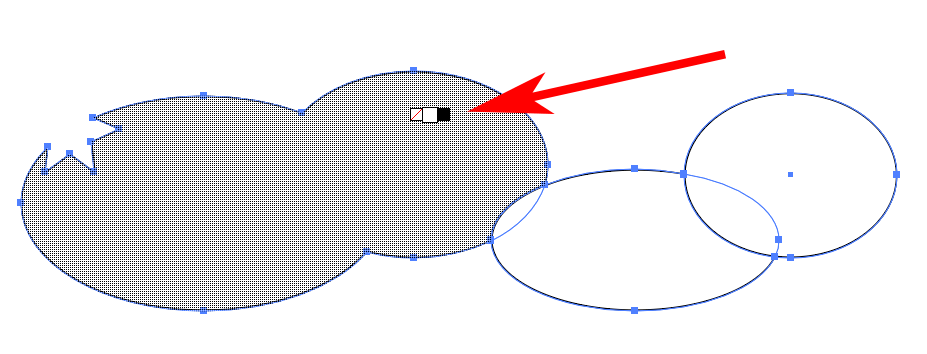

Cocher la case pourAperçu de l'échantillon de curseurfera apparaître un sélecteur de couleurs flottant. Utilisez les flèches gauche et droite pour parcourir les options.

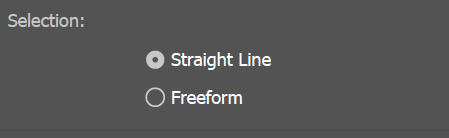

Sélection
L'option Sélection que vous choisissez détermine le comportement de la sélection Shape Builder lorsque vous la faites glisser sur les objets. Si vous choisissezForme libre, vous pourrez vous déplacer parmi les options et les régions que vous ne souhaitez pas inclure.

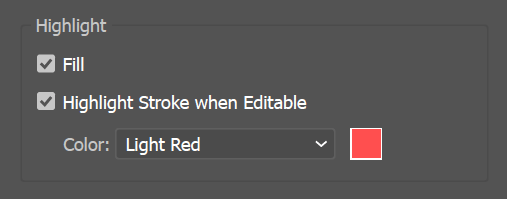

Souligner
L'option Mettre en surbrillance vous aide à voir ce que vous avez sélectionné avec l'outil Shape Builder. LeRemplirL'option permettra à Shape Builder de remplir les régions sur lesquelles vous avez fait glisser un motif de maillage. Vous pouvez voir le motif de maillage dans les captures d'écran ci-dessus.

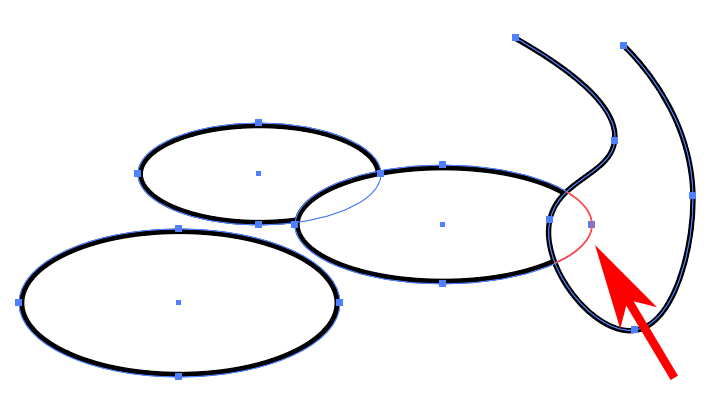

SiMettre en surbrillance le trait lorsqu'il est modifiableest cochée, les parties d'un chemin qui peuvent être modifiées seront tracées dans la couleur sélectionnée. Vous devez également avoirEn mode fusion, cliquer sur le trait divise le cheminsélectionnés ci-dessus. Sinon, les segments du chemin ne seront pas modifiables et ne seront donc pas mis en surbrillance.
Continuez comme ça
Une fois que vous serez familiarisé avec l'outil Shape Builder d'Adobe Illustrator, vous voudrez peut-être vous essayer à la modélisation 3D. Cela fonctionne à peu près de la même manière : en ajoutant et en soustrayant des formes. La seule différence est que dans Illustrator, vous travaillez avec des formes bidimensionnelles et, par définition, la modélisation 3D signifie travailler avec des objets en trois dimensions.
