Con la herramienta Shape Builder de Adobe Illustrator, incluso los principiantes pueden combinar formas simples para crear formas complejas. En este sencillo tutorial de Illustrator, le mostraremos cómo fusionar y restar formas básicas para crear una nueva forma.
La herramienta Shape Builder se agregó a Illustrator en la versión CS5 y todas las versiones desde entonces la han incluido. Usamos Adobe Illustrator CC, pero siempre que uses Illustrator CS5 o posterior, estas instrucciones deberían funcionar.
Tabla de contenido
Cómo fusionar formas con la herramienta Creador de formas
Comenzaremos fusionando formas vectoriales. Todas las herramientas de formas de Illustrator crean formas vectoriales. Eso significa que se pueden escalar a cualquier tamaño.

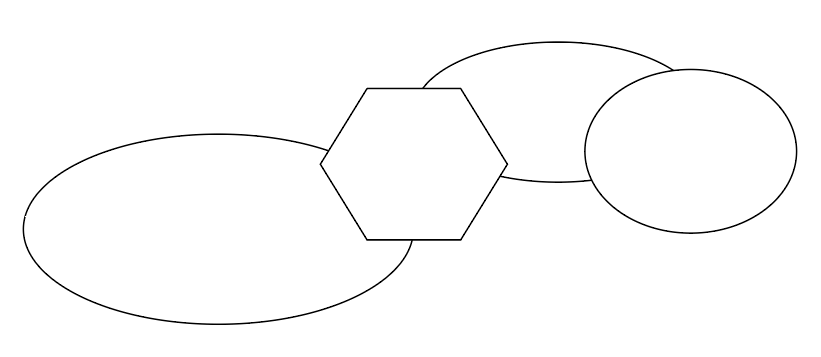

- Agrega algunas formas a la mesa de trabajo. Puede utilizar cualquier herramienta de forma, como la herramienta rectángulo, la herramienta elipse, la herramienta polígono o la herramienta pluma.
- Usaremos elModo de fusióndelConstructor de formas Herramientaen formas superpuestas y mueva las formas para que se crucen.

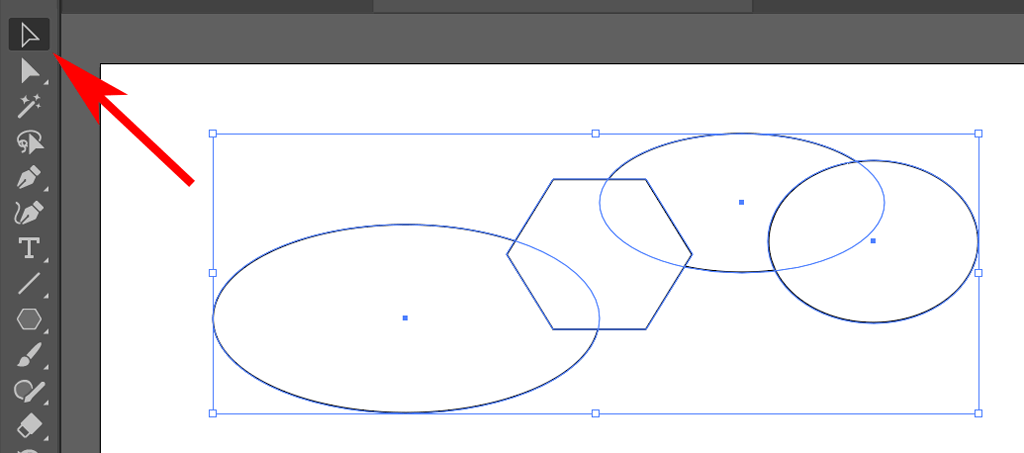

- Utilice elSelección Herramientapara seleccionar dos o más formas superpuestas. SujetarCambiopara seleccionar varias formas.
- SeleccionarConstructor de formasdesde el panel de herramientas o use el atajo de tecladoCambio+METRO.

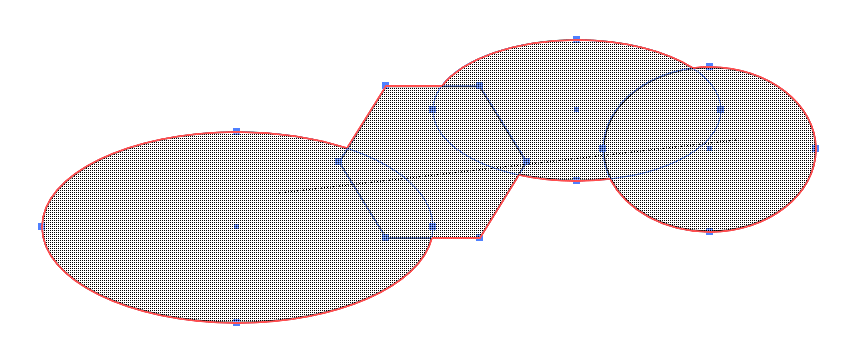

- Arrastre la herramienta Creador de formas a través de las formas seleccionadas. Cada parte de la nueva forma se resaltará a medida que la arrastres sobre ellas. Cuando sueltes el mouse, las formas se fusionarán. Verás un pequeño signo más junto al cursor para recordarte que estás agregando una forma a otra.
CONSEJO:Para evitar perder inadvertidamente algunas áreas superpuestas de múltiples formas, presioneCambiomientras arrastra el marco del Creador de formas alrededor de todas las formas que desea fusionar.
Cómo borrar formas con la herramienta Creador de formas
A veces, un proyecto de diseño gráfico requerirá que restes una forma de otra. Shape Builder tiene un modo de borrado que lo hace fácil.

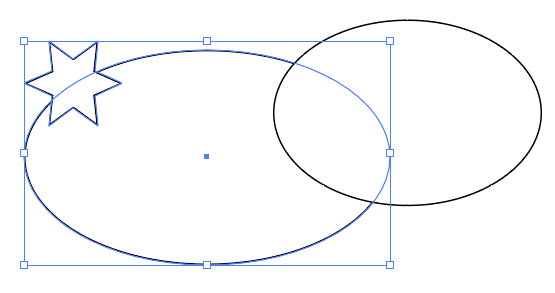

- Comience usando elSelecciónHerramienta para seleccionar dos formas superpuestas. Restaremos una forma de la otra.
- Seleccione elHerramienta de creación de formasy mantén presionadoTodooOpción(Mac) mientras arrastra desde una forma a la parte de esa forma que se superpone a la otra forma. Como puede ver, presionar Alt u Opción pone la herramienta Creador de formas en modo Borrar para que una forma se reste de la otra. Sabrás que has activado el modo Borrar porque verás un pequeño signo menos al lado del cursor.

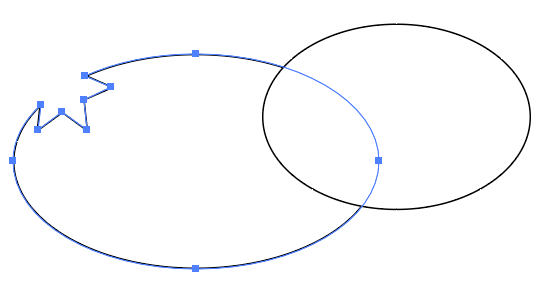

CONSEJO:Observe que se agregan puntos de anclaje adicionales a su nueva forma donde las dos formas solían cruzarse. Si lo desea, puede utilizar esos puntos de anclaje para remodelar el camino.
Si alguna vez ha utilizado la herramienta Buscatrazos de Illustrator para crear formas complejas, le encantará lo rápido y fácil que es utilizar la herramienta Creador de formas.
Cómo configurar las opciones de la herramienta Creador de formas
Ahora que tiene una buena idea de cómo funciona la herramienta Shape Builder en Adobe Illustrator, tómese un minuto para conocer las opciones que puede personalizar.
Lectura recomendada:Cómo recortar una forma en Illustrator
Acceda a las opciones de la herramienta Shape Builder haciendo doble clic en Shape Builder en la barra de herramientas.
Detección de espacios

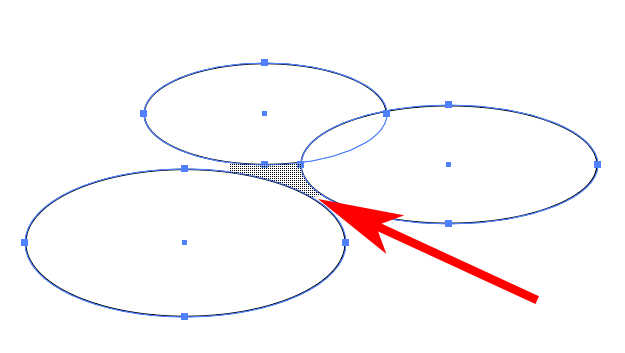

Imagina que tienes tres elipses superpuestas con un espacio en el medio.
Activar la detección de espacios en las opciones de Shape Builder le permite indicarle a Shape Builder que incluya esa región de espacio al fusionar formas.
Puede ser necesario prueba y error para establecer la longitud del espacio correctamente, por lo que Shape Builder incluye tanto espacio como desee.
Considere los caminos abiertos y llenos como cerrados

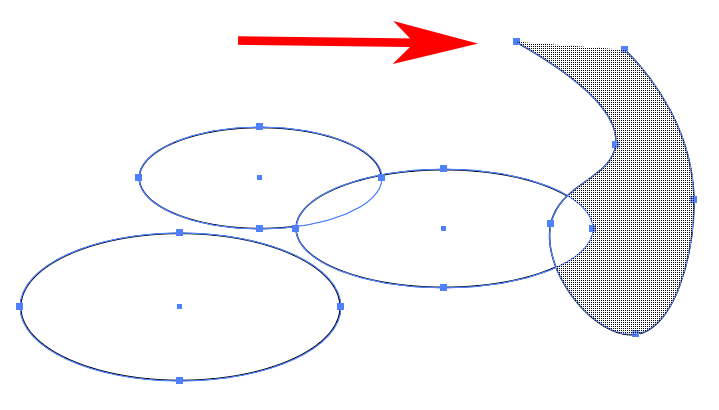

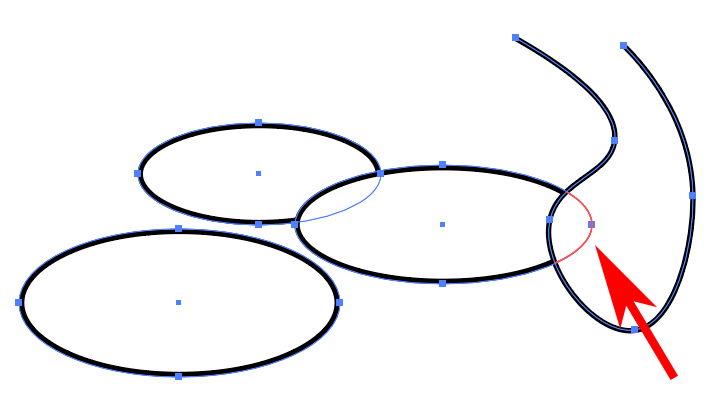

Si ha utilizado la herramienta Pluma para crear un camino abierto y marca la casillaConsidere los caminos abiertos y llenos como cerradoscuadro en las opciones de Shape Builder, Shape Builder creará un borde invisible donde el camino está abierto para que pueda crear una región.
En el modo de combinación, al hacer clic en el trazo se divide el trazado
si elEn el modo de combinación, al hacer clic en el trazo se divide el trazadoSi la casilla está marcada, puede seleccionar una parte de una ruta.
Elegir color de
Aquí es donde eliges cómo se coloreará la forma recién creada.
- SeleccionarObra de artesi desea que el estilo de la nueva forma sea el mismo que el del primer objeto que toque con la herramienta Creador de formas.
- SeleccionarMuestras de colorsi desea rellenar la nueva forma con la muestra del último objeto seleccionado.
Marcando la casilla paraVista previa de muestra del cursorAparecerá un selector de color flotante. Utilice las flechas izquierda y derecha para recorrer las opciones.

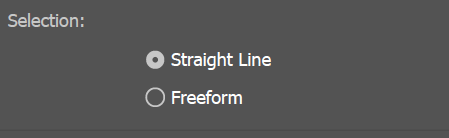

Selección
La opción Selección que elija determina cómo se comportará la selección del Generador de formas cuando la arrastre por los objetos. si tu eligesforma libre, podrá desplazarse por las opciones y regiones que no desee incluir.

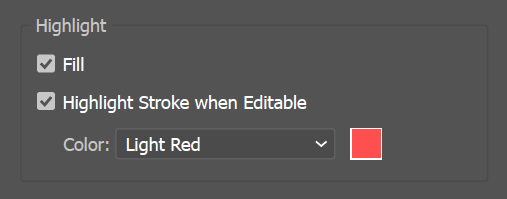

Destacar
La opción Resaltar te ayuda a ver lo que has seleccionado con la herramienta Creador de formas. ElLlenarEsta opción hará que Shape Builder rellene las regiones que has arrastrado con un patrón de malla. Puedes ver el patrón de malla en las capturas de pantalla anteriores.
SiResaltar trazo cuando sea editableestá marcada, las partes de un trazado que se pueden editar se trazarán en el color seleccionado. También debes tenerEn el modo de combinación, al hacer clic en Trazo se divide el trazadoseleccionado arriba. De lo contrario, los segmentos de ruta no serán editables y, por lo tanto, no estarán resaltados.
Sigue así
Una vez que se familiarice con la herramienta Shape Builder de Adobe Illustrator, es posible que desee probar el modelado 3D. Funciona prácticamente de la misma manera: sumando y restando formas. La única diferencia es que en Illustrator se trabaja con formas bidimensionales y, por definición, el modelado 3D significa trabajar con objetos tridimensionales.
